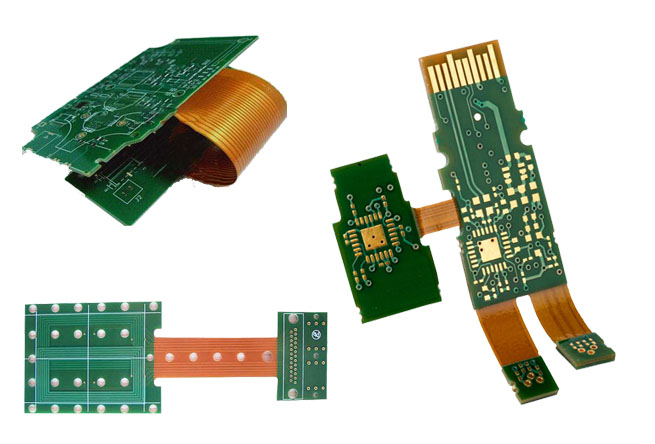

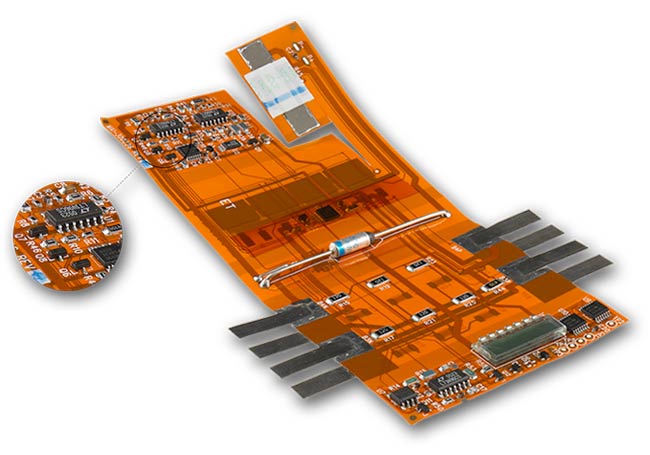

برد انعطاف پذیر نوعی برد مدار چاپی است که به عنوان مدار فلکس نیز شناخته می شود و می توان آن را به هر شکلی خم کرد. در این مقاله در مورد طراحی برد الکترونیکی انعطاف پذیر و تمام ویژگی های آن صحبت خواهیم نمود. این دانشنامه تلاش سایت آرا الکترونیک افزار است و جهت آگاهی بیشتر شما به رشته تحریر در آمده است.
همان گونه که گفته شد برد انعطاف پذیر توانایی خم شدن را دارد از این رو برای کاربردهای گسترده ای که چگالی و دمای بالا دارند مورد استفاده قرار می گیرد. در تولید این بردها از پلی آمید یا یک فیلم پلی استر شفاف به عنوان زیر لایه استفاده می شود. این لایه ها در مقابل حرارت مقاومت بسیار بالایی دارند و برای لحیم کاری مناسب می باشند. در برد انعطاف پذیر یک لایه رسانا از مس قرار دارد که با همان دی الکتریک پلی آمید ترکیب شده است.
این لایه رسانای مس ضخامت های متفاوتی دارد که از ۰.۰۰۰۱ اینچ تا ۰.۰۱۰ اینچ متغیر است. مواد دی الکتریک نیز در ضخامت های متنوع ساخته خواهد شد. این لایه رسانا با چسب به بستر چسبانده شده است. قابل ذکر است که برای انتخاب مواد در ساخت بردهای مدار باید عوامل زیادی را در نظر گرفت. از جمله این عوامل می توان مقاومت شیمیایی و مکانیکی، جریان، دما، ظرفیت خازنی و انواع خمش را نام برد. این بردها بسیار قابل اعتماد بوده و نیاز به فضای کمتری دارند چرا که قابلیت خم شدن در آن ها وجود دارد. در واقع این بردها تنها ده درصد از مساحت را پوشش خواهند داد.
در این قسمت قصد داریم در مورد تولید برد انعطاف پذیر مطالبی را ارائه دهیم. برای ساخت بستر این برد، پلی آمید بهترین انتخاب می باشد. این نکته را یادآوری کنیم که این ماده گران است و باید با دقت مورد استفاده قرار بگیرد. به همین دلیل از تکنیک تو در تو استفاده می شود و مدارها نزدیک هم قرار می گیرند. ابتدا با حلقه زدن آغاز می شود. سپس یک لایه نازک مس به عنوان رسانا مورد استفاده قرار می گیرد که انعطاف پذیری برد را در پی خواهد داشت.
پس از آن فرایند حکاکی انجام می شود و به مرحله مسیر یابی می رسد که ساده می باشد. با مسیریابی خم و تا شدن بهبود یافته و تضمین می شود. در مرحل بعد برای افزایش سطح پد و تقسیم استرس سوراخ هایی ایجاد می شود. در این قسمت فیلم هایی با پشت چسب اضافه شده و سپس باید روکش های مایع قابل چاپ روی صفحه اعمال شود. این لایه به عنوان یک ماسک لحیم کاری عمل کرده و از آسیب های داخلی و خارجی مدارها جلوگیری می نماید.
در راستای تولید برد الکترونیکی انعطاف پذیر، بهتر است انواع این برد را بشناسیم. طراحی برد الکترونیکی در مدل های مختلف، تفاوت دارد. در ادامه توضیحات بیشتر و کامل تری را مشاهده می نمایید.
همان گونه که از نام این برد انعطاف پذیر مشخص می شود، تنها یک لایه رسانا در ساخت آن به کار می رود. این لایه روی فیلم دی الکتریک قرار می گیرد. همچنین تمام قطعات الکتریکی فقط در یک طرف قرار دارند.
ساختار این برد انعطاف پذیر به گونه ای است که به شما این امکان را می دهد که اجزای الکتریکی را در دو سمت لایه رسانا وصل نمایید.
این نمونه از بردها دارای سه یا چند لایه می‌باشد که همگی توسط یک ماده دی الکتریک از هم جدا شده اند. به این صورت انعطاف پذیری بالای سطح نیز تضمین می شود و ضخامت لمینت در ناحیه اتصال کمتر است.
یکی از مهم ترین ویژگی های برد انعطاف پذیر خم شدن آن به هر شکل می باشد. از این رو آن‌ها را برای خم شدن پویا و کاربردهای استاتیک مورد استفاده قرار می دهند. نکته مهم این است که بردهای مدار پویا در زمینه خمش بسیار منظم ساخته شده اند اما بردهایی که کاربرد استاتیک دارند حداقل خمش را خواهند داشت. مقاومت این مدارها در مقابل حرارت بسیار زیاد است و دمای بین ۲۰۰ درجه سانتیگراد تا ۴۰۰ درجه را تحمل می کنند. بنابراین برای استفاده در صنعت نفت و گاز گزینه ای بسیار مهم و کاربردی به حساب می آیند.
گفتنی است که از این مدار های برد انعطاف پذیر نمی توان به عنوان جایگزین برای بردهای مدار سفت و سخت استفاده نمود. این بردها در برنامه هایی کاربرد دارند که نیاز به عملکرد بهتر، دقت بالا و خمش منظم وجود دارد. از این بردها برای دوربین ها، ترمز ضد قفل، پمپ های سوخت، پروب های اولتراسوند، تست نیمه هادی، تجهیزات پزشکی، سیستم های حرکتی، ماهواره ها، بسته های باتری، دستگاه های تولیدی، سیستم های کیسه هوا و تجهیزات بارکد مورد استفاده قرار خواهند گرفت.
سخن پایانی
طراحی برد الکترونیکی امروزه در دنیای مدرن جایگاه ویژه ای پیدا کرده و در تولید برد الکترونیکی اهمیت زیادی دارد. این مدل برد رایج ترین و مهم ترین نمونه از برد مدار چاپی است و کاربردهای بیشتری خواهد داشت. این دانشنامه از سایت شرکت آرا الکترونیک افزار شما را با این برد بیشتر آشنا ساخت. سوالات احتمالی شما توسط کارشناسان ما پاسخ داده خواهد شد.
