نحوه انجام چاپ pcb شامل مراحل از جمله طراحی pcb و تولید pcb می باشد. دانشنامه حاضر کاری از شرکت آرا الکترونیک افزار است که جهت آگاهی شما به نگارش در آمده است. اگر تصمیم به سفارش pcb دارید، می توانید با کارشناسان ما در ارتباط باشید.
ستون اصلی تمام لوازم الکترونیکی تابلوهای مدار چاپی pcb هستند. این اختراع را می توان یک معجزه در تولید دستگاه های الکترونیکی دانست.
در مورد چگونگی و نحوه انجام چاپ pcb ابتدا قدری درباره ساختار این سیستم صحبت خواهیم کرد. چیزی که در نگاه اول به pcb مشاهده می شود، مسیرهای مسی است که در سطح این صفحه وجود دارد. این سیستم مسیرهای پیچیده در هر قطعه از لوازم نقشه ای منحصر به فرد دارد و عملکرد آن مدار را تعیین می سازد. طراحان قبل از اقدام به طراحی pcb نیازهای سازندگان را بررسی می کنند و طبق آن برنامه ریزی می نمایند. به این صورت امکان وجود خطاهای غیر ضروری در مراحل تولید برد بسیار کمتر خواهد شد.
اکنون که شناخت نسبی از برد ها پیدا کردید، نحوه انجام چاپ pcb را به صورت مرحله ای توضیح خواهیم داد.
در اولین مرحله از تولید بردها باید هماهنگی دقیقی بین این بردها و طرح های کشیده شده توسط نرم افزار های طراحی وجود داشته باشد. بهترین کار این است که طراحان در اولین گام با سازندگان صحبت کنند. پس از تایید طرح اولیه، طراحان آن را به فرمت پشتیبانی انتقال می دهند. در زمینه طراحی pcb نرم افزارهای متنوعی وجود دارد که طراح می تواند بنا بر نوع طراحی از گزینه مناسب استفاده نماید. در این نرم افزارها اطلاعات مهم درباره مسیرهای مسی، دیافراگم ها، نمادهای مولفه و تمام گزینه های موجود رمزگذاری می شود. در این مرحله باید تمام جنبه های طراحی تحت بررسی دقیق قرار بگیرد. همچنین الگوریتم های نظارتی تمام موارد را تحت کنترل قرار می دهد. پس از این که تمام موارد بررسی کامل شد، طراحان این فایل را برای تولید ارسال می نمایند و قبل از ساخت نیز دوباره مورد بررسی قرار خواهد گرفت.
تا این جا درباره نحوه انجام چاپ pcb و مراحل اولیه توضیحات داده شد. پس از این که خروجی توسط طراحان آماده شد، سازندگان بردها، فایل ها را مورد بررسی قرار می دهند. در این مرحله سازندگان فیلم ها را چاپ می کنند و در یک ورقه پلاستیکی و نگاتیو آن را مشاهده می کنند. قسمت های مسی با جوهر سیاه مشخص خواهد شد. حتی برای دستیابی به تراز کامل در تمام صفحه ها جای سوراخ نیز مشخص شده و با دقت کامل سوراخ می شوند.
در نگاتیو ها تمام مسیر های مسی مشخص خواهد شد و این دقیقا هدف ایجاد فیلم می باشد. در این مرحله فیلم ها روی یک فویل مسی چاپ خواهد شد. می توان گفت که در این قسمت pcb واقعی ساخته می شود. نحوه انجام چاپ pcb مراحل بسیار جذابی دارد که با هم مرور خواهیم کرد. این جا باید شکل اصلی pcb مشخص شود که یک تخته لمینت با ماده رزین اپوکسی و الیاف شیشه می باشد. این مواد در مقابل گرد و خاک مقاومت زیادی به ورقه می دهد. مس ها چسبیده شده و باید کاملا تمیز کار شود. سپس لایه ای از فیلم دریافت می شود که مقاوم است و ازمواد شیمیایی واکنش گر استفاده می شود. این فیلم ها بر روی پین ها قرار می گیرند. پس از این که تخته آماده شد، توسط یک محلول قلیایی شسته می شود و سپس تخته خشک خواهد شد. پس از این اقدامات یک تکنسین تخته را به دقت مورد بررسی قرار می دهد که خطایی صورت نگیرد.
در این مرحله از نحوه انجام چاپ pcb باید مس های ناخواسته برداشته شوند. برای این کار از محلول حلال مس استفاده می شود.

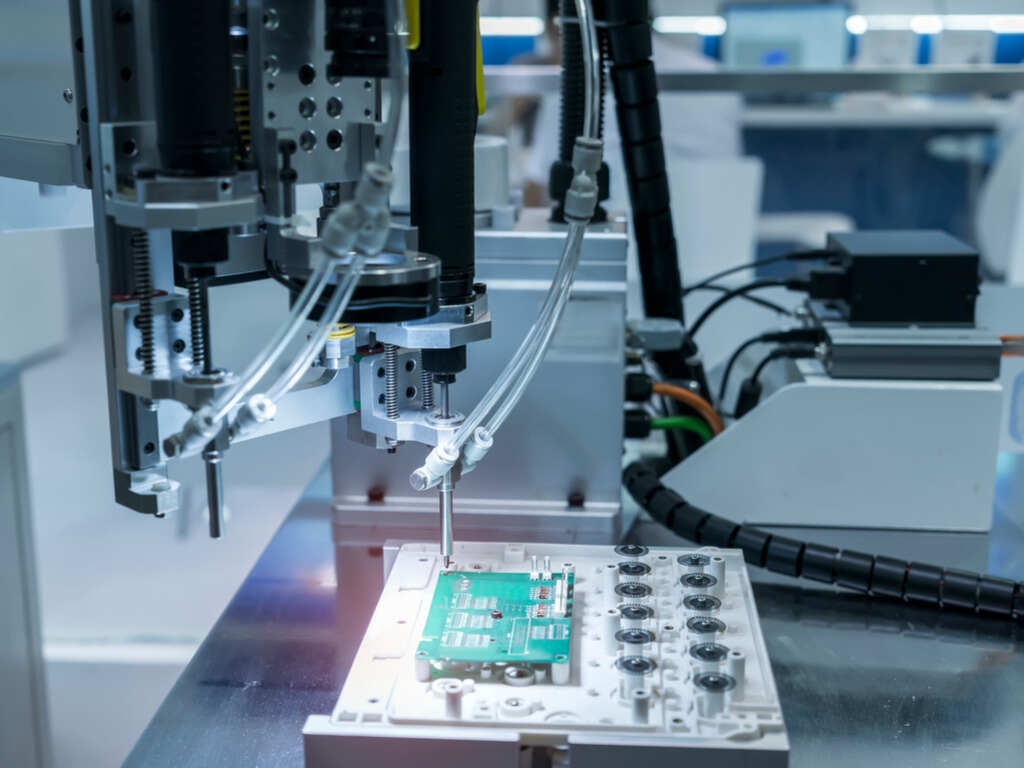

پس از تمیز کاری با استفاده از پانچ نوری تمام لایه ها مورد بررسی قرار می گیرند. در مرحله بعد برد مدار شکل می گیرد و لایه ها با هم ترکیب می شوند. در نهایت سوراخ ها ایجاد شده و برای ورود اجزا جا باز می شود. در مرحله بعد آبکاری صورت می گیرد که سوراخ ها کاملا پوشیده می شوند.
در این مرحله از نحوه انجام چاپ pcb از لایه های بیرونی تصویربرداری می شود. پس از آن این لایه ها مورد بازرسی قرار می گیرند. سپس پانل ها تمیز شده و لحیم کاری آغاز می شود و برای خشک شدن ماسک لحیم کاری وارد کوره خواهد شد. در نهایت توسط طلا یا نقره روکش می شود. در اقدام مهم پایانی یک تکنسین تست های الکترونیکی را انجام می دهد.
سخن پایانی
طراحی pcb مراحل بسیار جالبی را طی می کند که در این دانشنامه مورد بررسی قرار گرفت. شرکت آرا الکترونیک افزار برای این اطلاعات در مورد نحوه انجام چاپ pcb را ارائه داد که شما با تولید pcb آشنا شوید. کارشناسان ما همیشه آماده پاسخگویی به سوالات شما در مورد سفارش pcb هستند.
