مهندسی معکوس pcb با دلایل مختلفی انجام خواهد شد که قرار است در این دانشنامه از گروه آرا الکترونیک افزار مورد بررسی قرار بگیرد. این گروه در زمینه طراحی pcb تجربه زیادی دارد. در مورد مهندسی معکوس بردهای الکترونیکی و همچنین تولید pcb و هر گونه موضوع مرتبط با فعالیت های سایت، می توانید با کارشناسان ما مشورت نمایید. اما قبل از هر گونه توضیحی بهتر است که با مهندسی معکوس آشنا شویم.
برای این که بدانید مهندسی معکوس چیست این گونه توضیح می دهیم. فرض کنید که یک محصول را در اختیار دارید. این محصول را به دقت مورد بررسی قرار داده و روش ساخت و نحوه تولید آن را پیدا می کنید. با این کار شما مهندسی معکوس انجام داده اید. به زبان ساده تر مهندسی معکوس شبیه این است که با توجه به پاسخ داده شده به یک مسئله بتوان صورت آن را پیدا نمود.
نمونه دیگری از مهندسی معکوس را می توان در مورد قطعاتی که تولید نمی شوند اعمال نمود. برخی از قطعات امکان دارد به دلایلی در دسترس نباشند. از این رو در صورت لزوم می توان با انجام یک سری مطالعات به نتایجی رسید و آن قطعات را دوباره تولید نمود. مهندسی معکوس pcb نیز از همین دسته فعالیت ها به شمار می رود و می توان برای انواع بردهای الکترونیکی آن را به کار برد. برای انجام این کار و دستیابی به نتیجه مطلوب باید تمام قوانین مربوطه را رعایت نمایید.
بردهای الکترونیکی را می توان به شیوه مهندسی معکوس باز تولید نمود. اما قبل از هر اقدامی باید این بردها را کاملا بشناسید. قطعات موجود بر روی بردهای الکترونیکی را باید با دقت مورد یررسی قرار دهید و از آن ها شناخت کامل به دست بیاورید. یکی از اصلی ترین شرایط نیز این است که در مورد مراحل مهندسی معکوس اطلاعات کامل را بدانید. همچنین باید برای طراحی pcb و باز تولید آن استفاده از نرم افزار های خاص را نیز بدانید. آشنایی با این نرم افزار ها شما را در طراحی و تولید بردهای الکترونیکی کمک می کند.
برای انجام مهندسی معکوس pcb و رسیدن به نتیجه مطلوب، باید ابتدا برد الکترونیکی را با دقت مورد بررسی قرار دهید. با این کار قادر خواهید بود تمام پیچیدگی ها و لایه های متفاوت آن را متوجه شوید و همچنین می توانید نوع قطعات روی برد را بشناسید و اطلاعات لازم را به دست بیاورید. بر اساس این اطلاعات قادر خواهید بود ابزارهای لازم را تهیه و مهندسی معکوس را آغاز نمایید. مهندسی معکوس pcb را می توان به شیوه دستی و اتوماتیک انجام داد.
برای بردهایی که دارای یک یا دو لایه هستند می توان از روش دستی استفاده نمود. اما در این صورت تحلیل و بررسی برد امکان دارد با خطا صورت بگیرد.

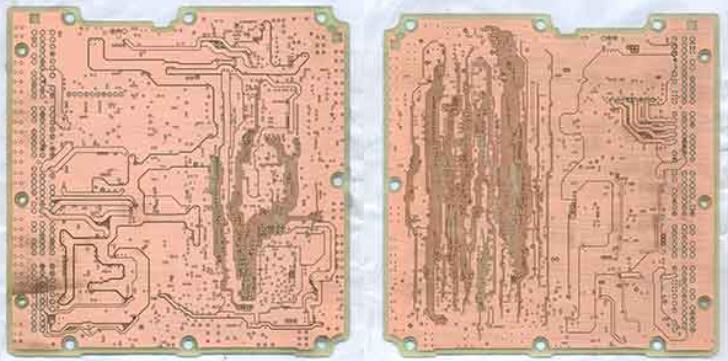

این روش را برای بردهایی که چند لایه دارند مورد استفاده قرار می دهند. برای این کار با دستگاه های پیشرفته از برد عکس برداری می شود. به این صورت می توان تمام لایه ها را مشاهده نمود.
در گام اول باید با دقت و بدون این که آسیبی به قطعات وارد شود، آن ها را از یکدیگر باز کنیم. در این مرحله یک دید کلی به دست می آوریم و این به ما کمک می کند که آن ها را با نسخه اصلی چک کنیم. پس از به دست آوردن شماتیک کلی از برد می توان به وسیله نرم افزارهای طراحی، برد را طراحی کرد. نکته مهم این است که هر دو طراحی باید کاملا با هم یکسان باشند. در گام بعد باید طراحی جدید را چاپ کرده و آن را به مرحله ساخت رساند و آن را مورد آزمایش قرار داد. پس از این که از کارکرد آن اطمینان حاصل نمودیم می توانیم مونتاژ آن را آغاز نماییم.
سخن پایانی
گروه آرا الکترونیک افزار با اعضای مجرب خود در زمینه طراحی pcb فعالیت می کند. تولید pcb نیز از برنامه های دیگر این گروه است. این دانشنامه در مورد مهندسی معکوس pcb به نگارش در آمده است و حاوی اطلاعات مفیدی در این زمینه می باشد. اگر در مورد مهندسی معکوس بردهای الکترونیکی سوالی داشتید با کارشناسان ما تماس برقرار کنید.
