در حال حاضر که تمام زندگی مان با وسایل برقی گره خورده است و وسایل الکترونیکی در تمام روزمرگی هایمان وجود دارد.به همین دلیل وسایل برقی و به طبع از آن قطعات الکترونیکی در برد الکترونیکی هم از اهمیت بسیار بالایی برخورداراند.چون بدون برد الکتریکی و تولید قطعات الکترونیکی هیچ وسیله برقی کار نخواهد کرد.

قطعات اساسی در برد الکترونیکی



قطعات اساسی در برد الکترونیکی

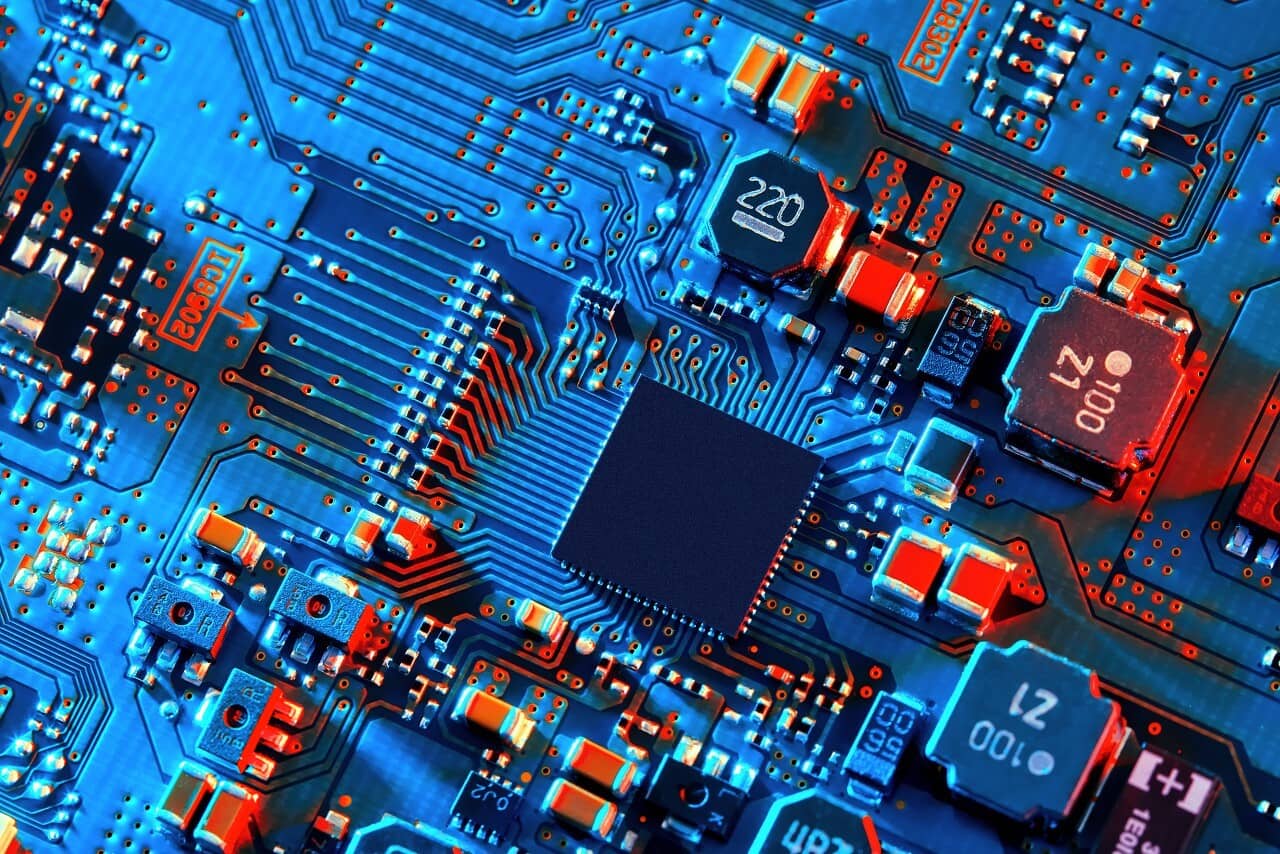

همه وسایل برقی که در اطراف ماست از وسایل برقی آشپزخانه گرفته تا وسایل برقی صنعتی همه دارای بردهای الکترونیکی هستند و قطعاتی در این برد ها استفاده می شود که در این مقاله به این قطعات خواهیم پرداخت.از اساسی تریت قطعات در بردهای الکترونیکی به موارد پایین می شود اشاره کرد :

  • مقاومت
  • خازن
  • سلف
  • دیود
  • ترانزیستور

مقاومت از قطعات برد الکترونیکی

مقاومت از قطعات برد الکترونیکی

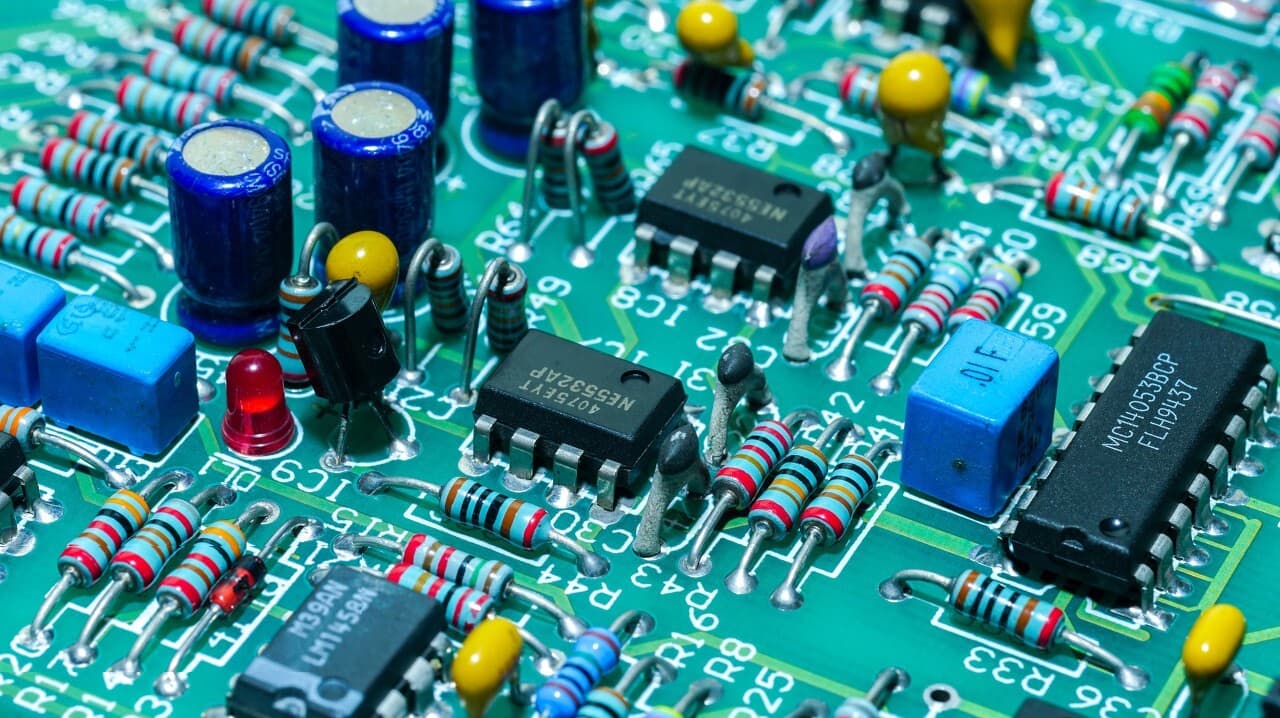

یکی از ساده ترین قطعات الکترونیکی مقاومت ها هستند اما بعنوان قطعات الکترونیکی اساسی در برد های الکترونیکی محسوب می شود. مقاومت ها یک قطعه دوپایه در برد الکترونیکی هستند که  جریان های الکترونیکی و ولتاژ را کنترل می کنند.

کاربرد مقاومت

مقاومت ها در مدار های الکترونیکی قرار می گیرند  تا جریان های عبوری از مدار را محدود کنند و هر جا مقاومت بالا باشد جریان بیشتر محدود می شود و جریان کمتری هم از مدار عبور می کند میزانی مقاومت هم به نوع اون مقاومت بستگی دارد و مقدار مقاومت با اهم ( Ω )نمایش داده می شود.

خازن از قطعات برد الکترونیکی



خازن

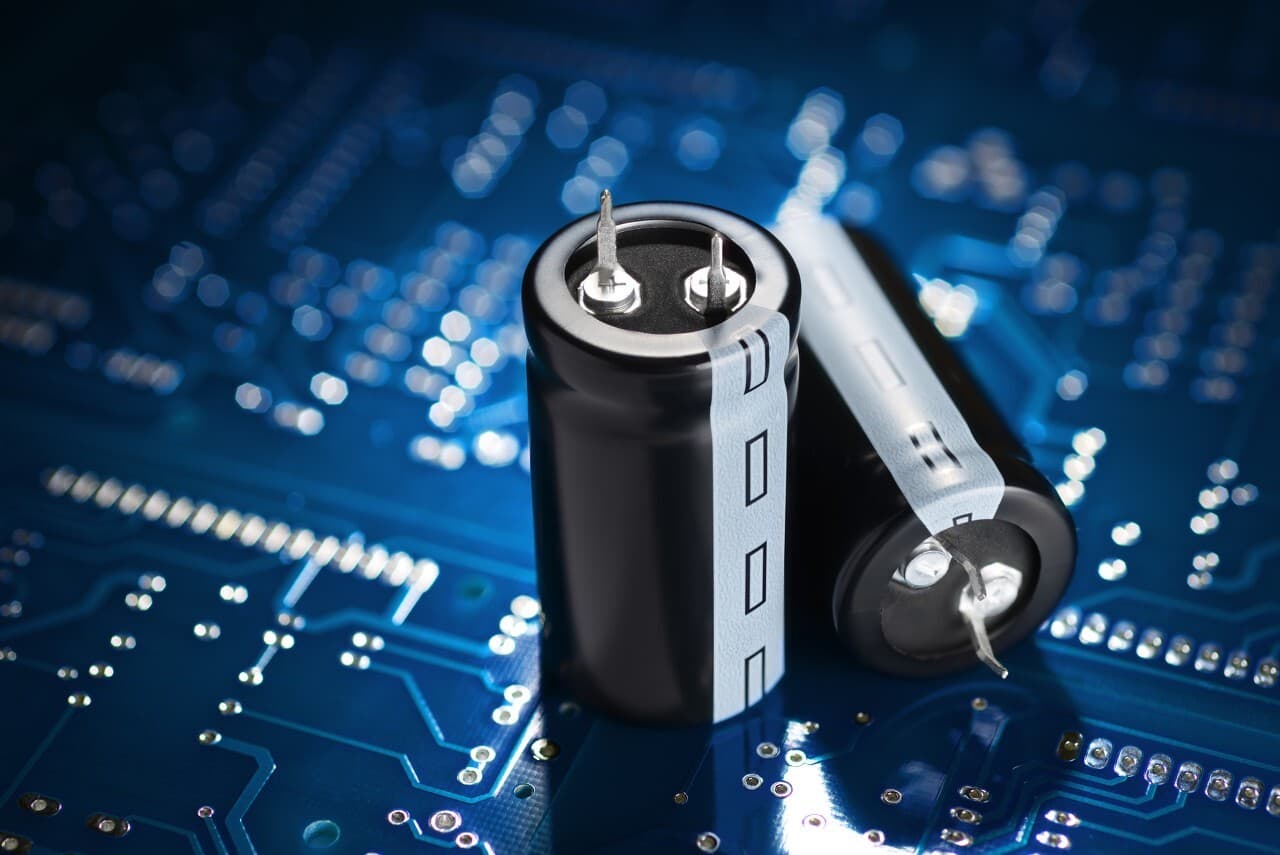

خازن ها از قطعات الکترونیکی اساسی در برد هستند که بار الکتریکی در مدار الکتریکی را در خود ذخیره می کنند و بعد آن را به صورت جریان الکتریکی در می اورد به طور کلی کارکرد خازن ها مانند باطری است با ابن فرق که خیلی سریع شارژ و دشارژ می شوند.

کاربرد خازن

خازن ها از دو صفحه هادی از جنس آلومینیوم و روی و یا نقره  هستند تشکیل شده که بین آنها یک قطعه عایق از جنس هوا و یا پلاستیک قرار داده می شود و خازن ها انرژی الکتریکی را در خود ذخیره می کنند و هرچه ظرفیت خازن ها بالاتر باشد انرژی الکتریکی بیشتری را در خود ذخیره می کند.

سلف از قطعات برد الکترونیکی



سلف از قطعات برد الکترونیکی

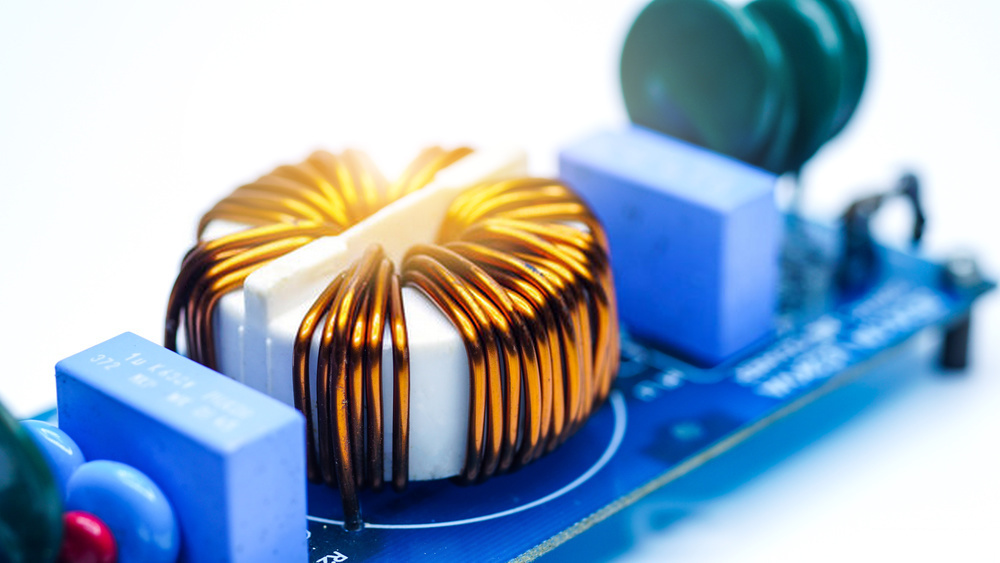

سلف ها یا بع عبارت دیگر القاگر نیز از قطعات الکترونیکی اساسی در برد است و انرژی در مدار الکترونیکی را به صورت میدان مغناطیسی ذخیره می کند.ساختار سلف ها به این گونه است که از یک حلقه سیم یا از سیم به شکل مارپیچ درست شده است و با جریان  در مدار الکترونیکی مقاومت می کند.

کاربرد سلف

سلف ها سیم پیچ هایی هستند که وقتی انرژی الکتیکی از آنها عبور می کند به دلیل مارپیچ بودن آنها یک میدان مغناطیسی در آنها به وجود می آید و سلف ان را نگهداری می کند تا زمانی که سطح جریان الکتریکی در مدار کاهش پیدا کرد این انرژی را به مدار برگرداند و سطح جریان را بالا ببرد.

دیود



دیود

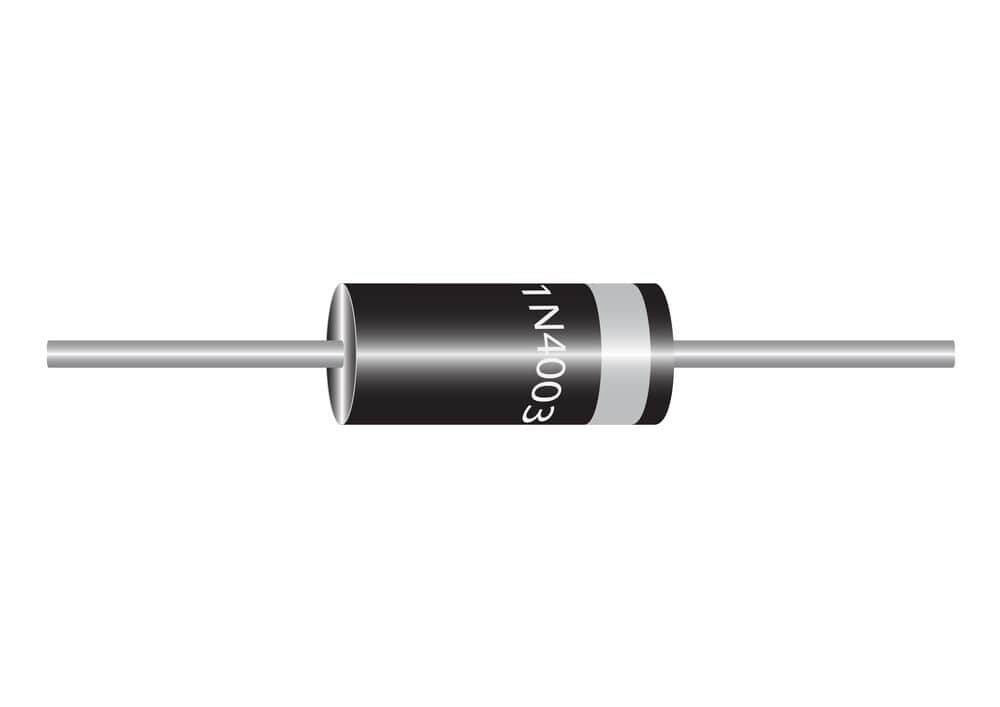

دیود ها از قطعات الکترونیکی اساسی در برد هستند که دارای دوپایه هستند و برای یک سو کردن جریان در مدارهای الکترونیکی از آن ها استفاده می شود (مدار باز) به این صورت که وقتی دیود در مدار الکترونیکی قرار می گیرد جریان را فقط از یک جهت عبور می دهد که مقاومت در آن قسمت از مدار خیلی کم است و از جهت دیگر مدار جریان را از خود عبور نمی دهد و در این قسمت مقاومت مدار بسیار بالاست.

کاربرد دیود

دیودها از دو نوع نیمه رسانا ازنوع N و P تشکیل شده است که نیمه هادی نوع  N به کاتد معروف است و نیمه هادی نوع P به آند معروف است دیودها کاربرد بسیار زیادی در مدارات الکترونیکی دارند مانند مستقیم کردن جریان های متناوب در داخل مدار و همچنین جلوگبری از سوختن وسیله های برقی بخاطر اتصال معکوس تغذیه هم از دیودها استفاده می کنند.

ترانزیستور

ترانزیستور

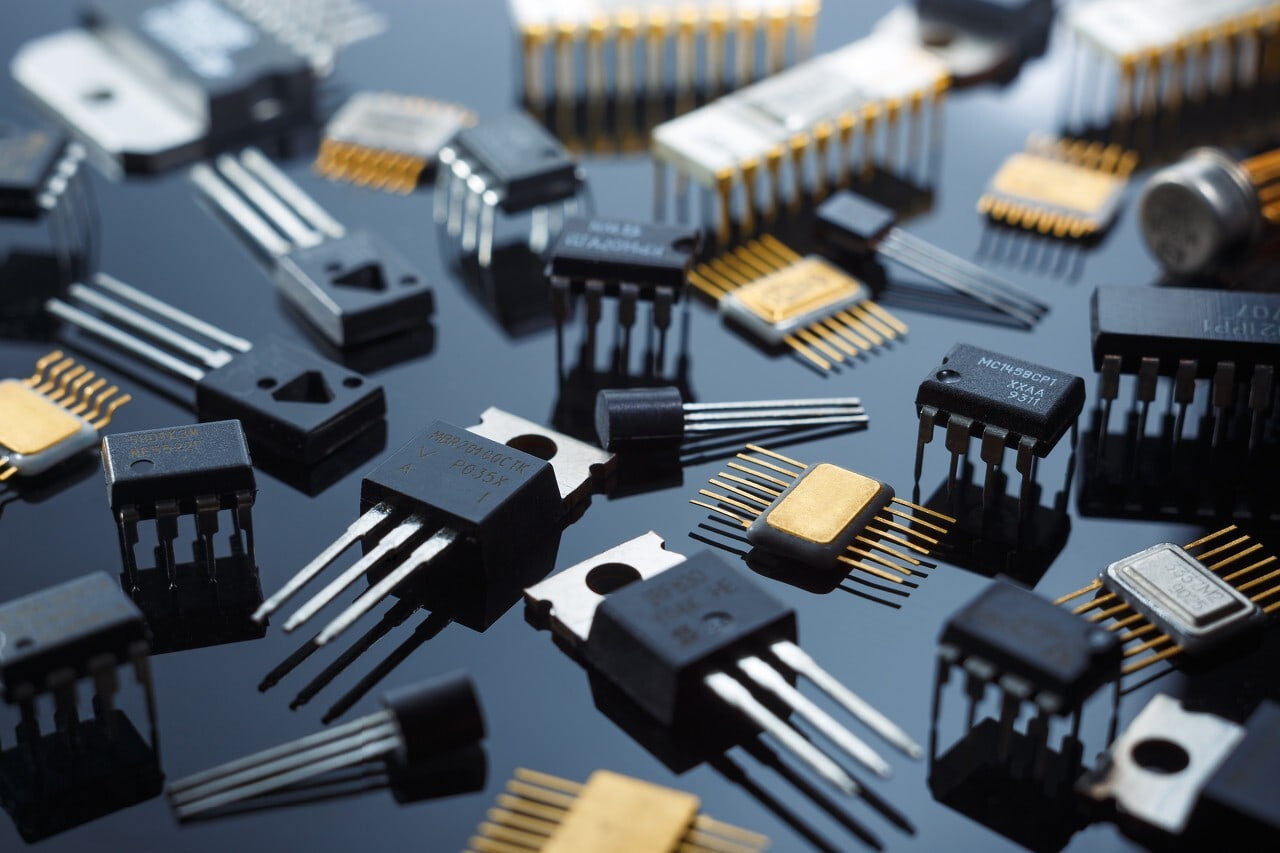

یکی دیگر از قطعات اساسی در برد الکترونیکی ترانزیستورها هستند که دارای سه پایه هستند و برای تقویت جریان و تثبیت جریان و به عنوان کلید در مدار اآنالوگ و دیجیتال استفاده می شود

کاربرد ترانزیستور

ترانزیستورها در مدارات آنالوگ به طور فعال عمل می کنند و به عنوان تقویت کننده و تنظیم کننده ولتاژ استفاده می شوند و می توانند جریان های الکتریکی بزرگ را با جریان های ضعیف کنترل کنند .ودر مدارات دیجیتال در مناطق قطع و اشباع فعال هستند و برای ساخت مدارمنطقی حافظه و سوئیچ کردن مورد استفاده قرار می گیرند قادر به قطع و وصل کردن سیگنال ها با سرعت بالا هستند.
