برد مدار چاپی متالیزه

منتشر شده توسط آرا افزار در آگوست 26, 2021
موضوع
  • مقالات
برچسب
برد مدار چاپی متالیزه چیست ؟

قبل از اینکه درباره برد مدار چاپی متالیزه توضیحی داده شود باید توضیح کوتاهی درباره مدار چاپی داده شود تا درک درست و کامل تری از برد مدار چاپی متالیزه داشته باشیم .ما در این مقاله با مدار چاپی معمولی و مدار چاپی متالیزه شده آشنا خواهیم شد و این دو مدار را باهم مقایسه می کنیم و با نحوه طراحی برد مدار چاپی متالیزه اشنا خواهیم شد

برد مدار چاپی چیست؟

هر وسیله الکترونیکی که در اطراف ما وجود دارد برای اینکه روشن شود و شروع به کار کند نیاز به یکسری قطعات الکتریکی دارد که برد مدار چاپی جزئی از این قطعات است که وجودش بسیار هم مهم است.بردهای الکتریکی یک سطحی هستند که یکسری قطعات الکترونیکی مانند خازن , مقاومت و… روی آنها سوار شده است و روی آنها با یک رسانا که معمولا فلز مس می باشد پوشانده می شود و این برد ها می توانند به صورت یک لایه دولایه و یا حتی چند لایه باشند که هر چه لایه های بیشاری داشته باشند پیچیده تر خواهند بود درضمن بردهای الکتریکی منحصربه فرد هستند و برای هر وسیله به طور خاص طراحی میشوند.

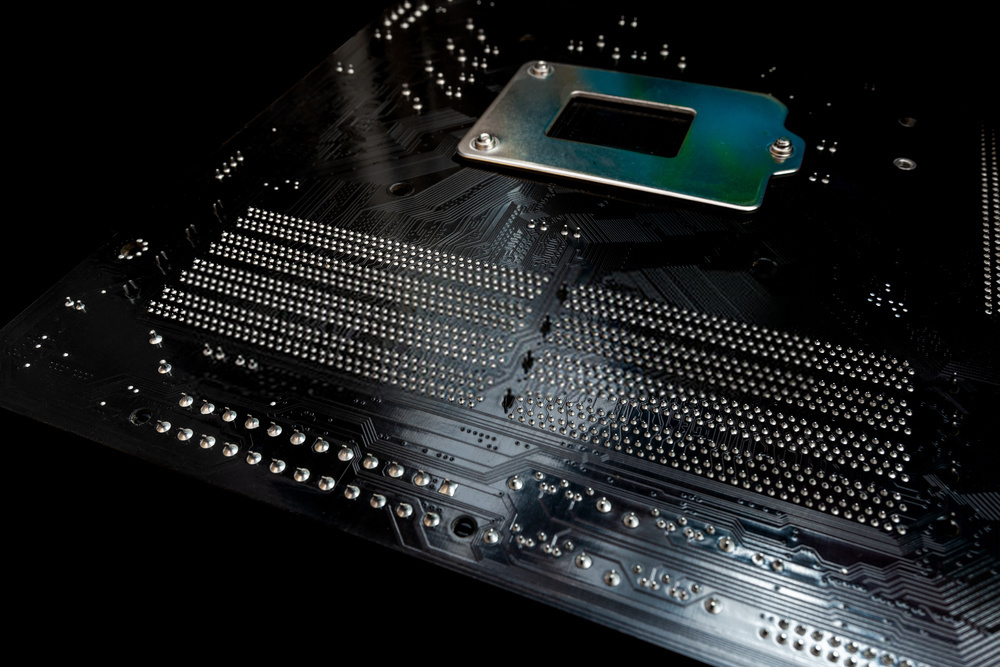

برد مدار چاپی متالیزه چیست ؟

برد مدار چاپی متالیزه چیست ؟

برای متالیزه کردن بردهای مدار چاپی سوراخ هایی را در برد مدار چاپی معمولی ایجاد می کنیم که آن را با قلع و سرب آبکاری می کنیم تا بتوانیم لایه های برد را به یکدیگر متصل و مرتبط کنیم و یک ارتباط الکتریکی نیز بین این بردهای مدار چاپی ایجاد کنیم .از این نوع برد های مدار چاپی برای نمونه های زنی و مدارهایی که قطعات smd دارند مناسب است و مورد استفاده قرار می گیرد.

مطالب مشابه : تولید مدار چاپی pcb

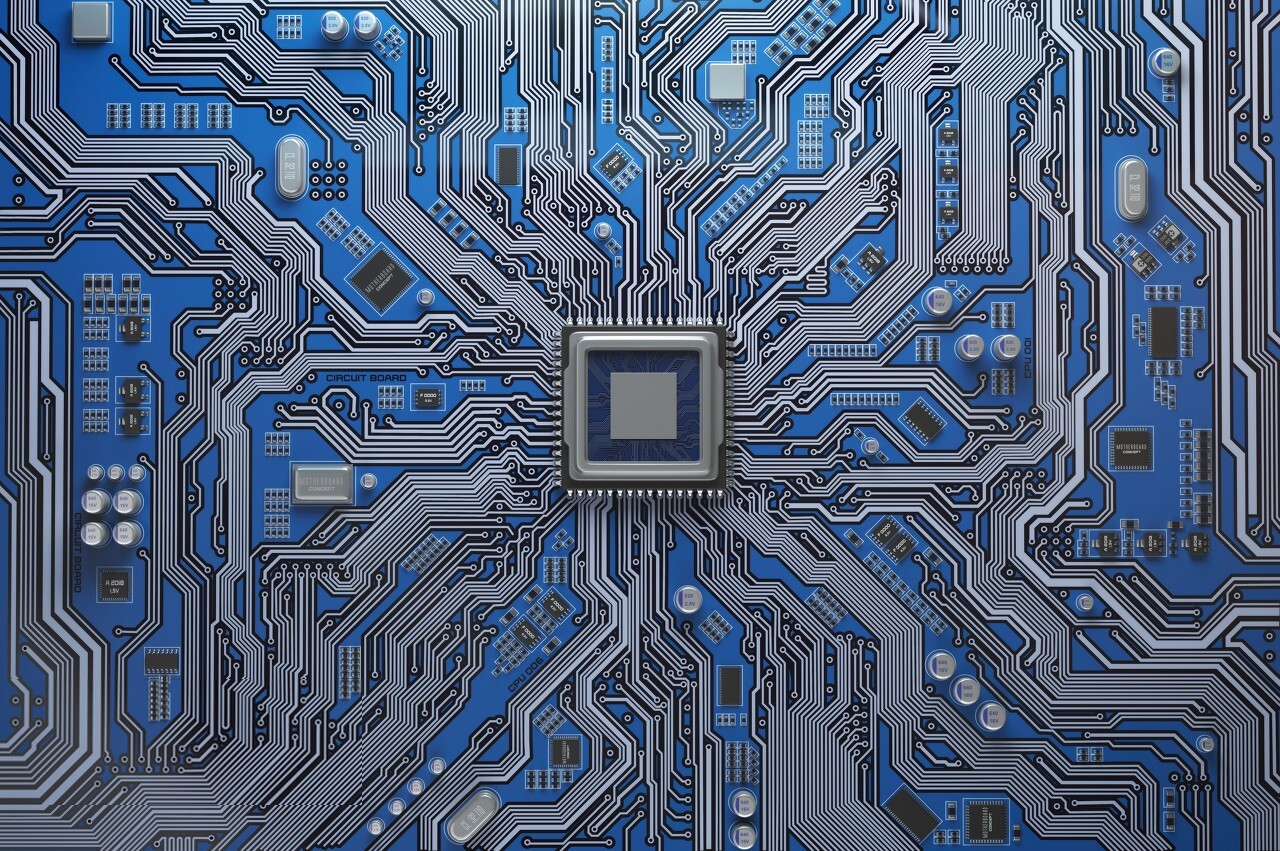

تفاوت برد مدار چاپی معمولی و مدار چاپی متالیزه

تفاوت برد مدار چاپی معمولی و مدار چاپی متالیزه

در برد های مدار چاپی سوراخ هایی وجود دارد که اگر در این سوراخ ها قطعه ای منتاژ شود ،پد نامیده می شوند و اگر از این سوراخ ها برای اتصال بین دو لایه اسنفاده شود وایا نامیده می شود. حال اگر داخل این سوراخ ها آبکاری شده باشد و اتصالات الکتریکی از طریق این سوراخ ها انجام شود این برد به اصلاح یک برد متالیزه شده است اما اگر داخل این سوراخ ها آبکاری نشده باشد و اتصال الکتریکی هم بین این دو لایه برقرار نباشد و فقط از طریق این سوراخح ها به یکدیگر وصل شده باشند این بردها غیرمتالیزه و معمولی هستند.

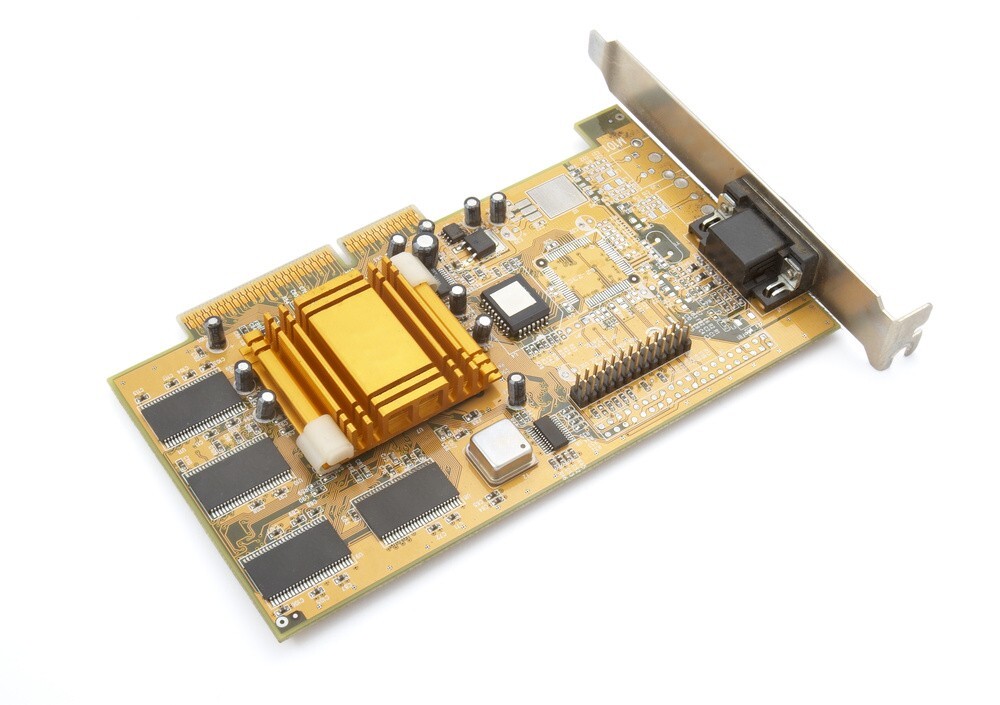

نحوه ساخت یک برد متالیزه

نحوه ساخت یک برد متالیزه

در ابتدا یاد اور شویم که تولید برد مدار چاپی متالیز باید به صورت صنعتی ساخته شود زیرا در ساخت آن از مواد شیمیایی خطرناکی استفاده می شود که برای سلامتی مضر هستند

  • برای ساختن یک برد مدار چاپی متالیزه باید یک برد را با استفاده از نرم افزارهای طراحی برد طراحی کنیم و آن را روی فیبر مدار چاپی پیاده سازی کنیم و طبق اصول ساخت برد مدار چاپی با استفاده از چاپ سیلک و لمینیت  بسازیم و با استفاده از لمینیت هایی به که به نور نگاتیو و پزوتیو حساس هستند و بعد از آن هم ه وسیله اسید شسته می شوند .
  •  بعد از آن با استفاده از دستگاه CNC پیشرفته سوراخ های وایا را در آن ایجاد می کنیم .سوراخ های وایایی که در برد ایجاد می شوند برای اتصال THT بر روی بردهاست و دلیل دوم ایجاد این سوراخ ها ارتباط لایه های برد مدار چاپی از طریق سوراخ ویا است.
  • البته نکنته مهم درباره سوراخکاری بردهای مدارچاپی متالیزه وجود دارد و آن هم این است که این سوراخکاری باید با دقت بالا انجام شود چون تراز بودن سوراخ های روی برد مدار چاپی متالیز بسیار مهم و حساس است و لایه های مختلف از طریق این سوراخ ها به یکدیگر نتصل می شوند.
  • مرحله دیگری که در برد مدار چاپی متالیزه بسیار مهم و حائز اهمیت است آبکاری کردن بردها به وسیله قلع و نقره و طلاست چون این کار باعث می شود روی برد یک لایه حفاظتی کشیده شود و سطح برد با اکسیژن موجود در هوا واکنش ندهد و اکسید نشود و این کار باعث می شود که لحیم کاری نیز بسیار راحت تر انجام شود و عملکرد بردمدارچاپی برای انتقال الکتریکی نیز بهتر می شود .

برد مدار چاپی متالیزه

کلام اخر

استفاده از برد مدار چاپی متالیزه که به صورت صنعتی تولید شده است می تواند به شما کمک کند تا در هزینه های خود صرفه جویی کنید چون خرابی کمنری خواهد داشت سریعتر به دست شما خواهد رسید و بی عیب خواهد بود.
