مدار فرمان
مدار فرمان
جولای 17, 2021
منتشر شده توسط آرا افزار در جولای 17, 2021
موضوع
  • مقالات
برچسب
بردهای الکترونیکی

بردهای الکترونیکی در واقع قطعه سخت افزاری هستند که در دستگاه های الکترونیکی استفاده می شوند و وظیفه کنترل و فرمان دادن به اجزای مختلف سیستم را بر عهده دارند. برد های الکترونیکی ابتدا به صورت خام موجود هستند (pcb) و نسبت به کارایی هر وسیله تولید و برای آن دستگاه مورد استفاده قرار می گیرد.

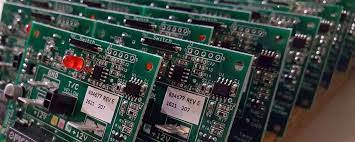

برد الکترونیکی

انواع بردهای الکترونیکی و کارکرد آنها

هر برد برای دستگاه خاص و با اهداف خاصی مورد استفاده قرار می گیرد و بردها نقش بسیار مهمی در دستگاه های الکترونیکی دارند چرا که مغز متفکر هر دستگاه الکترونیکی محصوب می شوند .در این مقاله انواع طراحی برد الکترونیکی را نام برده و درباره آنها توضیح خواهیم داد :

انواع برد الکترونیکی بر مبنای لایه

بردهای الکترونیکی انواع مختلفی دارند و از نقطه نظر لایه ها به چند مدل زیر تقسیم می شوند

  • برد الکترونیکی خام تک لایه
  • برد الکترونیکی دو لایه
  • برد الکترونیکی چند لایه



برد الکترونیکی خام تک لایه

این برد الکترونیکی از یک لایه نازک مسی ساخته می شود ساختار بسیار ساده ای دارد و به همین دلیل بسیار ارزان تر از مدل دیگر می باشد و در دستگاه های برقی با عملکرد ساده مورد استفاده قرار می گیرد.

برد الکترونیکی دو لایه

در این برد الکترونیکی در دو طرف برد لایه نازک مسی قرار می گیرد و می توان قطعه های الکترونیکی را در دو طرف آن سوار کرد و همچنین به دلیل داشتن حفره هایی که در بدنه آن وجود دارد می توان دو طرف برد را بهم اتصال داد و فضای بیشتری برای سوار کردن قطعات الکترونیکی ایجاد کرد. از این برد ها برای دستگاه های الکترونیکی مدرن و پیشرفته استفاده می کنند.

برد الکترونیکی چند لایه

این نوع از بردهای الکترونیکی چند لایه نازک مسی وجود دارد و به واسطه حفره های موجود در سطوح آن می توان سطوح را بهم ارتباط داد. به دلیل لایه های بیشتر و پیچیدگی که در این برد وجود دارد این برد گران تر از سایر برد های دیگر است.



انواع بردهای الکترونیکی بر اساس جنس فیبر

بردها از لحاظ جنس نیز به انواع مختلفی تقسیم می شوند که در اینجا نام برده و توضیح خواهیم داد

  • برد pcb سخت
  • برد الکترونیکی pcb منعطف
  • برد pcb سخت و منعطف

برد pcb سخت

این بردها جنس سخت و محکمی دارند و برای محصولات پر ارتعاش استفاده می کنند برای مثال یردهای آلومینیومی از یک لایه آلومینیوم در لایه آن استفاده شده است و برای اینکه با لایه مسی اتصال نداشته باشد یک لایه عایق در بین مس و آلومینیوم قرار داده شده است.این بردها در صنعت روشنایی کاربرد دارند.

برد الکترونیکی سخت

برد الکترونیکی pcb منعطف

این بردها معمولا از جنس پلاستیک ساخته می شود تا انعطاف پذیری بیشتری داشته باشد و فضای کمتری و وزن کمتری هم دارند اما به همان اندازه گران تر هم هستند و زمان بیشتری هم برای ساخت آنها نیاز است.معمولا از این بردها برای سطح هایی غیر هموار استفاده می شود و از جنس مس ،پلی آمید و چسب که با فشار روی هم پرس شده اند هستند.

برد الکترونیکی منعطف

برد pcb سخت و منعطف

این نوع بردهای الکترونیکی از ترکیب دو برد سخت و  منعطف ساخته شده و تمام مشکلات و نقص های موجود در آن ها را حل کرده و اتصال این دو به یکدیگر بسیار مطمئن می باشد.اگر قطعه ای که می خواهیم به برد الکترونیکی وصل کنیم نیاز به بستر محکم داشته باشد آن را به قسمت محکم برد و در غیر اینصورت به قسمت منعطف برد متصل می کنیم.

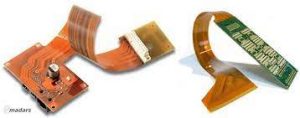

برد الکترونیکی سخت و منعطف

مزایای استفاده از برد الکترونیکی

زمانی که از بردهای الکترونیکی استفاده می کنیم می توانیم سخت ترین و پیچیده ترین مدار ها را به راحتی بدون استفاده از سیم های زیاد بهم متصل کنیم و همین امر باعث می شود عیب یابی در مدار کار راحت تری باشد و زمان کمتری هم برای سرهم کردن آن نیاز است.این بردها به دلیل طراحی خاص، کمترین نویز را ایجاد می کنند و قطعات الکترونیکی روی آن ها از لحاظ اتصال مطمئن هستند و در هنگام جابجایی ها سست و نا استوار نخواهند شد.

نکته مهم درباره برد الکترونیکی

همه بردها از نظر لایه ای به برد های تک لایه و دو لایه و چند لایه  محدود نمی شوند بلکه در دستگاه بسیار پیچیده صنعتی از برد هایی پیچیده تری استفاده می کنند که از فایبرگلاس،لایه مسی،لایه اتصال و پوشش بیرونی تشکیل می شود اما باید در نظر داشته باشیم که لایه های اصلی در تمام برد ها همان لایه رسانا و نارسانای آن است .
