نرم افزارهای طراحی و تست مدار الکترونیکی در انواع متعدد چه به صورت رایگان و چه غیر رایگان وجود دارد. در واقع از اولین مراحل نمونه سازی تا صنعتی شدن را می توان با این نرم افزارهای گوناگون انجام داد. طراحی مدار الکترونیکی یکی از فعالیت های شرکت آرا الکترونیک افزار است که زیر نظر مهندسین و طراحان مجرب صورت خواهد گرفت. کارشناسان ما در مورد طراحی pbc و طراحی برد الکترونیکی و در تمام زمینه های مشابه می توانند راهنمای شما باشند.

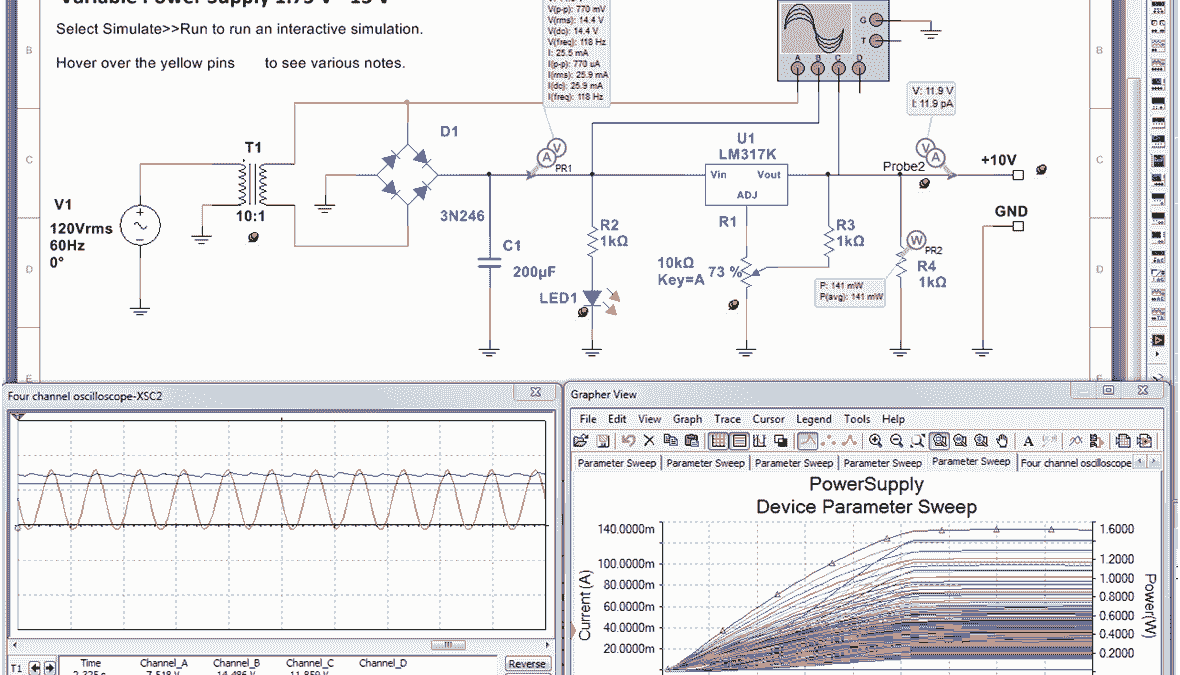

آشنایی با انواع نرم افزارهای طراحی و تست مدار الکترونیکی
در ادامه این مقاله و برای آشنایی شما با به روز ترین و رایج ترین نرم افزارهای طراحی و تست مدار الکترونیکی همه را توضیح خواهیم داد.
نرم افزار ایگل EAGLE
یکی از رایج ترین انواع نرم افزارهای طراحی و تست مدار الکترونیکی، نرم افزار ایگل می باشد. از این نرم افزار در جهان برای طراحی pcb استفاده می شود و توسط یک شرکت آلمانی طراحی شده است. از ویژگی های این نرم‌افزار می توان قابلیت حاشیه نویسی تغییرات بین نمودار و pcb سلسله مراتب آن نمودار را نام برد. این نرم‌افزار را می توان برای طراحی pcb مورد استفاده قرار داد و یک کتابخانه گسترده دارد. از نظر گرافیکی می توان گفت که ساختاری پیچیده اما کاربرپسند دارد.
نرم افزار آلتیوم Altium
این نرم افزار در کشور استرالیا و در شرکتی به نام protel طراحی شده است. این نرم افزار نیز برای ایجاد مدل سازی pcb می باشد. در وب سایت آلتیوم شما این شانس را دارید که نسخه آزمایشی کامل و رایگان را به مدت پانزده روز دانلود و مورد استفاده و آزمایش قرار دهید. در این نرم افزار می توان نمودارها را طراحی نمود و نرم افزاری بسیار قابل اعتماد و آسان می باشد. به راحتی می توان داده ها را انتقال داد و یک طراحی انعطاف پذیر سه بعدی داشت. مدار چاپی، نمودار را می توان طراحی نمود. این نرم افزار برای مهندسین و طراحانی بسیار مناسب است که در گروه های صنعتی بزرگ کار می کنند. همچنین این نمونه از نرم افزارهای طراحی و تست مدار الکترونیکی در دانشگاه ها و مدارس پیشرفته نیز کاربرد زیادی خواهند داشت. اما برای یادگیری باید زمان زیادی مصرف نمود که این امر قدری کاربران را دلسرد می سازد.

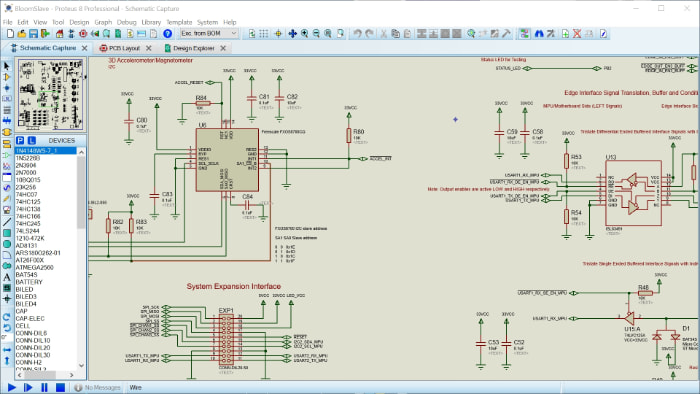

پروتئوس از نرم افزارهای طراحی و تست مدار الکترونیکی
این نرم افزار کشور بریتانیا و توسط شخصی به نام جان جیمسون طراحی شده است. حدود پنجاه کشور از این نرم افزار استفاده می نمایند. در این مدل از نرم افزارهای طراحی و تست مدار الکترونیکی می توان نمودار و شبیه سازی الکترونیکی را انجام داد. همچنین راه حل مسیریابی مدار چاپی با موقعیت یابی خودکار قطعات از وظایف دیگر این نرم افزار می باشد. می توان با استفاده از این نرم افزار اندازه گیری و تجزیه و تحلیل نمود و شکل ها را اصلاح کرد. عیب یابی را نیز می توانید از این نرم‌افزار انتظار داشته باشید.
نرم‌افزار KiKad
این نرم افزار طراحی رایگان است و شامل مدیریت نمودار، مسیریابی و مدل سازی سه بعدی می باشد. مهندسان برای طراحی pbc می توانند از این نرم افزار استفاده نمایند.
نرم افزار طراحی Cadence OrCAD
گفتنی است که این نمونه از نرم افزارهای طراحی و تست مدار الکترونیکی در بازار پیشرو می باشد. با این نرم افزار می توان طراحی نمودارها، طرح بندی و مسیریابی را انجام داد. همچنین می تواند به روز رسانی را به صورت خودکار انجام دهد.
نرم افزار DesignSpark
یکی از پیشرو ترین نرم افزارهای طراحی و تست مدار الکترونیکی در جهان این مدل می باشد. مسیریابی و موقعیت یابی قطعات به صورت خودکار انجام می شود. دارای نمایشگر سه بعدی است می تواند برای سازماندهی فایل های طراحی حکم رابط داشته باشد.
کاد استار از نرم افزارهای طراحی و تست مدار الکترونیکی
این نرم افزار برای طراحی pcb مورد استفاده قرار می گیرد و از ساده ترین حالت ها تا پیچیده ترین ها را طراحی می نماید. از طراحی اولیه محصول تا ساخت آن را می توان به این نرم‌افزار سپرد. دارای مسیریابی می باشد و تجزیه و تحلیل، اندازه گیری و بررسی ها را انجام خواهد داد. مدیران پروژه می توانند برای طراحی روی این نرم‌افزار حساب باز کنند.

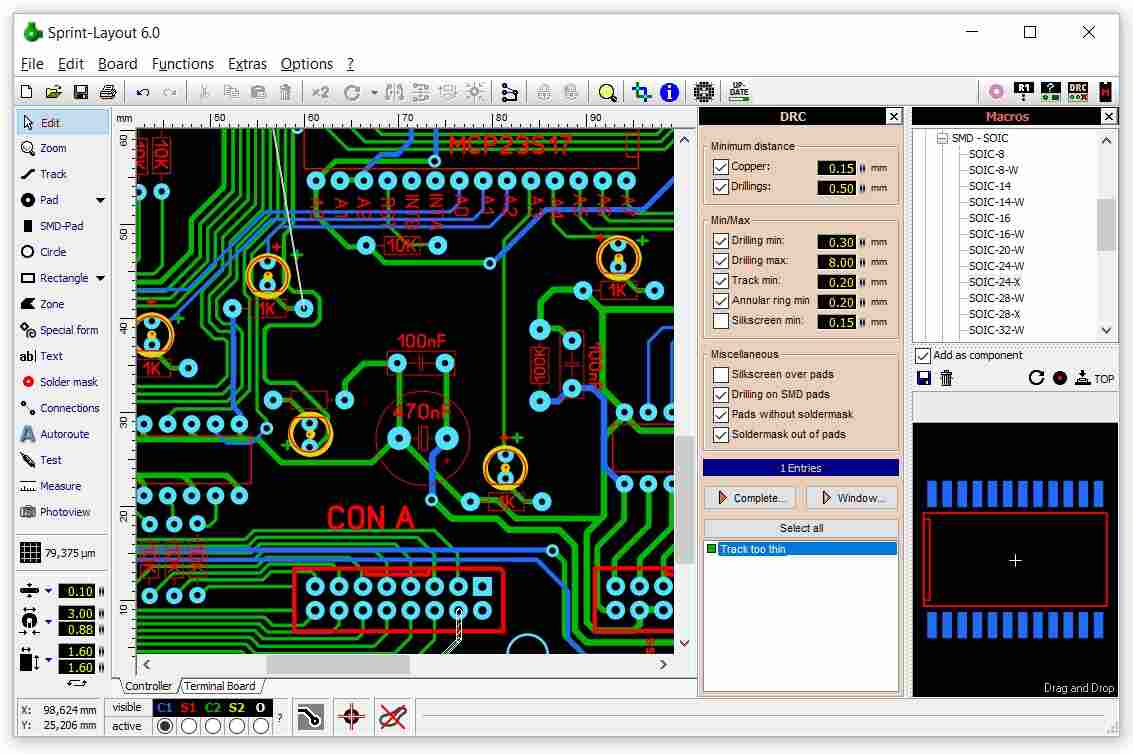

نرم افزار اسپرینت لی اوت Sprint-Layout
یکی دیگر از نرم افزارهای طراحی و تست مدار الکترونیکی، اسپرینت لی اوت می باشد که کاملا حرفه ای است و برای مهندسان بسیار کاربردی می باشد. این نرم افزار دارای مسیریابی خودکار pcb بوده کتابخانه گسترده ای را دارا می باشد. همچنین می تواند کامپوننت جدید را ایجاد نماید و ضد آلیاسینگ است.
نرم افزار PADS PCB
این نرم افزار یک نمونه کاملا خوب برای نقشه کشی می‌باشد. دارای ورودی نمودار است و مسیریابی قدرتمند و تعاملی را انجام خواهد داد.
سخن پایانی
در راستای آشنایی با انواع نرم افزارهای طراحی و تست مدار الکترونیکی، چند نمونه از آن ها را در این مقاله توضیح دادیم. در سایت شرکت آرا الکترونیک افزار می توانید در مورد طراحی مدار الکترونیکی و طراحی pcb با کارشناسان ما ارتباط داشته باشید و سوالات خود را مطرح نمایید.
