برد الکترونیکی چیست؟ آیا با مراحل طراحی و ساخت برد الکترونیکی سفارشی اشنایی دارید؟ امروزه انواع وسایل الکترونیکی تاثیر بسزایی بر روی زندگی تمامی ما دارند، یعنی در کمترین حالت به صورت روزانه از انواع این وسایل مانند آسانسور، یخچال، گوشی همراه، کامپیوتر، عابر بانک، خودرو و غیره در تعامل هستیم و استفاده می کنیم، به همین دلیل است که وجود یک برد الکترونیکی و اهمیت آن مشخص می شود، چون اشتراک کلیه این گزینه‌ها بردهای الکترونیکی می‌باشند که در دهه ۱۹۳۰ میلادی ظهور کرده و تا به امروز نیز توانسته اند تغییرات گسترده‌ای پیدا کنند. ساخت و تولید برد الکترونیکی به گونه‌ای است که حتی امکان تولید سفارشی آنها نیز وجود دارد و مصرف کننده می‌تواند متناسب با نوع کاربری خود برد الکترونیکی را به صورت سفارشی تهیه کند. در این مقاله تولید برد الکترونیکی سفارشی را بررسی می کنیم.
آشنایی با تولید برد الکترونیکی سفارشی
گفتیم که وسایل مختلف الکترونیکی چه تاثیر قابل توجهی در زندگی روزمرگی ما دارند که به تبع استفاده کردن از آنها مستلزم داشتن یک برد الکترونیکی خوب می‌باشد. ویژگی خوبی که برد الکترونیکی دارد این است که تولید آن می‌تواند به صورت سفارشی باشد. دو مرحله مهم در روند تولید برد الکترونیکی وجود دارد که به شرح زیر می‌باشد:
طراحی برد الکترونیکی سفارشی
چرخه تولید این وسیله از مفهوم آغاز می‌شود، یعنی ابتدا باید مشخص شود که خواسته ما از عملکرد آن چیست؟ پس اگر هدف تولید برد الکترونیکی به صورت سفارشی است، مشتری در ابتدا باید نوع کاربری و نحوه استفاده خود از آن را مشخص کند. پس از آن تولید کننده به صورت بخش به بخش و دستی برد را طراحی می‌کند. ورودی، پردازش، تغذیه و غیره بخش‌های مختلف این طراحی برد الکترونیکی هستند که البته هر کدام از آنها می‌تواند زیر مجموعه‌های متفاوتی را تشکیل دهد. پس از مرحله طراحی حال قسمت‌های مختلف کنار هم قرار گرفته و در نهایت شماتیک آن به دست می‌آید تا این مرحله از کار مفهوم و ایده پروژه مورد نظر کاملاً مشخص شده است.
در این مرحله باید پروژه را در داخل نرم‌افزار آلتیوم مستند کنیم، پس از آنکه اطلاعات مورد نظر را به نرم‌افزار وارد کردیم، سند شماتیک آن نیز تشکیل می‌شود. در این سند از نمادهای مختلف قطعات الکترونیکی استفاده شده است. در همین مرحله رگولاتورها، آی سی‌ها، مقاومت‌ها، سلف‌ها و کلیه قطعات باید وارد شوند که هر کدام از این قطعات مطابق با درخواست مشتری می‌تواند کمتر یا بیشتر شود. پس از آنکه شماتیک مورد نظر کامپایل شد، این سند باید به پی سی بی تبدیل شود، بنابراین کلیه ارتباطات و قطعات به سند pcb منتقل می شوند.
ساخت برد الکترونیکی سفارشی
برای ساخت برد مورد نظر باید فایل‌هایی در اختیار سازنده قرار بگیرد، پیش تر این فایل‌ها در فرمت گربر موجود بودند، امروزه نیز تعدادی از سازندگان pcb همچنان از سفارش دهنده همین فایل را درخواست می‌کنند.در واقع این فال می تواند کلیه لایه‌های برد را به صورت تفکیک شده در اختیار سازنده قرار دهد و این قابلیت را دارد که فایل سوراخ کاری را نیز به طور کاملاً جداگانه در اختیار سازنده قرار دهد.
طی سال های اخیر جهت ساخت بردهای الکترونیکی تنها فایل pcb ارسال می‌شود، برای بردهای بیشتر نیز باید فایل‌های استک به طور جداگانه تحویل داده شوند. پس از ارسال فایل سازنده مراحل زیر را جهت تولید برد الکترونیکی سفارشی انجام می‌دهد:
اندازه زدن دیاگرام
اگر سازنده از طرح روی کامپیوتر رضایت داشته باشد، در این حالت اندازه دیاگرام را به گونه‌ای بر روی نرم افزار تطبیق می دهد که کاغذها و برد الکترونیکی دقیقاً به اندازه دلخواه باشند. در تولید سفارشی این اندازه را مشتری تعیین می کند.
چاپ کردن دیاگرام
پس از این مرحله نوبت به چاپ کردن دیاگرام می رسد که به استفاده کردن از منوی فایل در داخل نرم‌افزار مورد نظر می باشد، حال دیاگرام باید بر روی یک کاغذ براق مانند کاغذ مجلات چاپ شود، اما پیش از این کار مطمئن شوید که برد الکترونیکی مورد نظر حتماً عکس العمل نشان می دهد. پس از چاپ کردن نیز مراقب باشید، پخش شدن جوهر بر روی کاغذ مورد نظر را لمس نکنید، چون احتمال دارد با جوهری شدن دست تان طرح مورد نظر از بین برود.
پس از آن نیز بر روی کاغذ تراز کردن دیاگرام با صفحه بردهای الکترونی pcb انجام می شود. حال نوبت اتو زدن دیاگرام جهت ساخت مورد نظر است که برای این کار نیز مدت زمانی در نظر گرفته می شود، یعنی حدود ۳۰ الی ۴۵ ثانیه در نظر گرفته می شود که البته این مدت به دمای اتو نیز بستگی دارد. سپس باید منتظر شوید تا برد الکترونیکی کاملاً خنک شود، یعنی برد را باید به منبع آب نزدیک کنید. توجه کنید که کاغذ داغ می شود و حتماً باید به برد چسبیده باشد، اما مراقبت کنید که پاره نشود.
پس از این مرحله نیز مراحل زیر به ترتیب جهت تولید برد الکترونیکی سفارشی انجام می شوند:
- غوطه ور شدن جهت خنک کردن برد
- برداشتن کاغذ مورد نظر از روی برد الکترونیکی
- خنک کردن درست برد الکترونیکی
- قلم زنی و هک برد الکترونیکی
- تکمیل کردن مرحله ساخت برد که مرحله پایانی می باشد و شامل دو مرحله زیر است:
- مته زنی سمت ها و نقاط اتصال در برد الکترونیکی

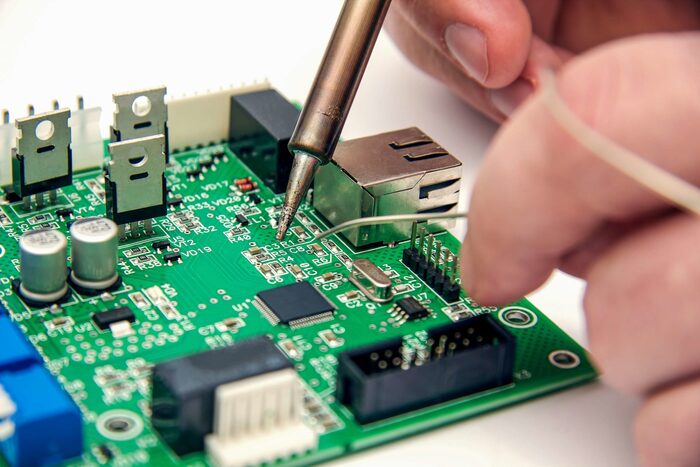

- نصب کردن قطعات بر روی برد الکترونیکی
- البته روش های متعددی جهت ساخت برد الکترونیکی سفارشی وجود دارد که عبارتند از:
- استفاده کردن از پرینتر لیزری سفید و سیاه
- استفاده کردن از اسپری پوزیتیو ۲۰
- استفاده کردن از لمینت
- استفاده کردن از ماژیک ضد اسید
- استفاده کردن از لتراست
- استفاده کردن از دستگاه سی ان سی
نتیجه گیری
در این مقاله تولید برد الکترونیکی سفارشی را بررسی کردیم. بردهای الکترونیکی که جزو لوازم مهم جهت استفاده از بسیاری وسایل الکتریکی متعدد می باشند، طی دو مرحله طراحی و تولید آماده استفاده می شوند که البته امکان سفارش سازی این بردها وجود دارد و مصرف کننده می تواند مطابق با نوع استفاده و مدت زمان استفاده از برد مورد نظر سفارش ساخت آن را به تولید کننده بدهد که به توضیح مراحل آن پرداختیم. در سایت آرا الکترونیک افزار بیش تر با تولید برد الکترونیکی سفارشی و نحوه انجام دادن آن آشنا شوید.
