ترایاک چیست؟

به طور ساده باید گفت که ترایاک در صنعت الکترونیک یکی از قطعات پر کاربرد به حساب می‌آید. این قطعه نیمه‌هادی بوده و از سه پایه تشکیل شده است. گروه تخصصی آرا الکترونیک افزار به عنوان یکی از بهترین شرکت‌ های الکترونیکی ایران با افتخار در زمینه تولید قطعات الکترونیکی و همچنین تولید برد فعالیت و تجربه چندین ساله دارد. با ما می‌توانید کیفیت را با تمام معنا تجربه نمایید. افتخار ما این است که تمام سوالات شما را با کارشناسان حرفه ای پاسخگو خواهیم بود.

توضیحات کامل درباره ترایاک

ابتدا این توضیح را بدهیم که ترایاک (TRIAC) خلاصه شده این عبارت انگلیسی Triode for Alternating Current می‌باشد. عبارت تریود یک دستگاه سه ترمینال را نشان می‌دهد و بخش دوم این عبارت به ما می‌فهماند که این دستگاه برای تغییر در جریان متناوب مورد استفاده قرار می‌گیرد. در اصل این کلید سه ترمینال دو جهته دارد که هر دو جهت آن قابل استفاده می‌باشد. این دستگاه با جریان گیت مثبت و منفی در دو‌ جهت راه اندازی می‌شود و وظیفه هدایت را انجام می‌دهد. اما زمانی که جریان اصلی از حد مجاز خود کمتر بشود، این دستگاه خاموش خواهد شد.

چگونگی ساختار

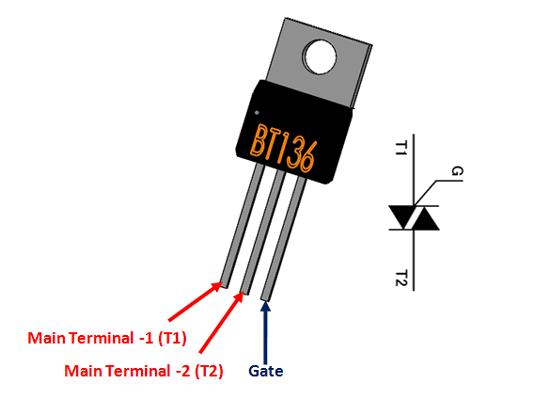

ساختار ترایاک به صورت دو تریستور دیده می‌شود که غیر موازی هستند و یک گیت مشترک دارند. هر ترمینال در این دستگاه با آند و کاتد SCR به هم متصل می‌شوند. از این رو به هر ترمینال آند یا ترمینال اصلی نیز گفته می‌شود. طراحی این دو SCR به گونه ای است که به صورت موازی اما معکوس با گیت در ارتباط هستند و به آن متصل می‌شوند. هر گیت پایانه ای دارد که به هر دو ناحیه N و P متصل خواهند شد. بنابراین سیگنال گیت بدون توجه و نیاز به قطب سبگنال اعمال می‌شود. پس باید گفت که این دستگاه کاملا دو قطبه می‌باشد. سه ترمینال موجود را با نام‌های ترمینال اصلی یک، ترمینال اصلی دو و ترمینال گیت می‌شناسند.

عملکرد ترایاک چگونه است؟

پس از آشنایی با ساختار ترایاک در این قسمت شیوه عملکرد آن را مرور خواهیم کرد. باید گفت که عملکرد این دستگاه بسیار شبیه به تریستور می‌باشد. نکته مهمی‌که باید بیان شود این است که در صورتی این دستکاه هدایت می‌شود که ولتاژ اعمال شده از ولتاژ شکست VBO بیشتر نباشد یا به صورت یک پالس گیت اعمال شود. اما این را نیز گفتیم که این دستگاه برای هر دو قطب ولتاژی که اعمال شده هدایت می‌شود و هر دو قطب می‌توانند آن را تحریک نمایند. پس با این اوصاف ترایاک قادر است در چهار حالت فعالیت خود را به انجام برساند.

بیان مشخصات کلی ترایاک

گفتنی است که مشخصات کلی ترایاک بسیار شبیه به تریستورها می‌باشند. از سوی دیگر این دو دستگاه عملکرد مشابهی نیز دارند‌. هنگامی‌که قرار است مدار ترایاک را طراحی نمایند، باید پارامترهایی حتما وجود داشته باشند. این پارامترها شامل جریان تریگر گیت، ولتاژ حالت خاموش پیک مکرر و مواردی این چنینی می‌باشند. با وجود این پارامترها می‌توان اطمینان حاصل کرد که برای عملکرد مطمئن مدار شرایط کافی وجود دارد.

ترایاک چه کاربردهایی دارد؟

اکنون باید این نکته را بدانیم که با توجه به نکاتی که درباره ترایاک گفته شد، چه کاربردهایی را می‌توان از این دستگاه انتظار داشت. از لین دستگاه برای کنترل AC استفاده خواهد شد. همچنین برای کنترل نمودن رعد و برق نیز کاربرد دارد. از این دستگاه در موتورهای الکتریکی استفاده خواهد شد. این نکته مهم را باید بگوییم که اساسا این دستگاه را برای کاربردهای توان کم و ولتاژهای پایین استفاده می‌نمایند.

از کاربردهای مهم این ابزار در لامپ‌های خانگی و به جهت کنترل شدت نور می‌باشد. همچنین با این ابزار می‌توان فن‌ها و موتورهای کوچک را کنترل نمود. یکی از کاربردهای مهم دیگر این دستگاه کنترل فاز و تغییر ولتاژ است. این ویژگی باعث می‌شود که موتورها قادر باشند سرعت خود را با توجه به ولتاژ متغیر موجود تنظیم نمایند.

وجود این ابزار در لامپ‌ها نیز می‌تواند با تغییر ولتاژ در زمینه تنظیم یا کم و زیاد نمودن شدن نور فعالیت نماید. هنگامی‌که با استفاده از ترایاک برق متناوب را کنترل می‌کنند، نتایج موثری به دست می‌آید. نکته مهمی‌که حتما باید کد نظر بگیرید این است که از آن جایی که ترایاک با منابع AC متصل می‌شود، باید هنگام کار و آزمایش نکات ایمنی رعایت شود.
مزایا و معایب این دستگاه را بشناسیم.

مزایا

ابتدا درباره مزایای ترایاک صحبت نماییم و سپس به معایب آن بپردازیم. از مزایای این دستگاه هدایت و تمظیم هر دو نیمه AC می‌باشد. این دستگاه بسیار جمع و جور است و فقط با یک فیوز محافظت می‌شود. برای راه اندازی آن می‌توان از پالس گیت مثبت و منفی استفاده نمود و همچنین برای حفاظت معکوس اصلا به دیود موازی نیازی ندارد. اما از معایب این دستگاه باید گفت که برای هر دو نیمه AC سوئیچینگ نا متقارن دارد. این وضعیت می‌تواند مشکلات متعددی را به وجود بیاورد. عیب دیگر آن قدرت کمتر از SCR می‌باشد و قابلیت اعتماد کمتری نیز دارد. همچنین قدرت سوئیچینگ آن نیز کمتر است. از نکات مهم این است که چون از هر دو طرف فعال می‌شود، هنگام شروع به کار باید احتیاط نمود.
