برد dip چیست؟

برد dip از قطعاتی است که بر روی بردهای الکترونیکی لحیم می شود. همه بردها برای لحیم شدن روش های متفاوت دارند. شرکت آرا الکترونیک افزار با سال ها تجربه در زمینه طراحی برد الکترونیکی فعالیت دارد. این گروه با کادر متخصص و مجرب تولید برد الکترونیکی در ایران را بر عهده دارد و کیفیت را به شما ارزانی می دارد.

از برد dip چه اطلاعاتی دارید؟

قطعات الکترونیکی از لحاظ مونتاژ شدن دو دسته smd و dip هستند که در این مقاله قصد داریم بررسی کاملی درباره برد dip داشته باشیم. ابتدا ذکر کنیم که واژه dip مخففی از این واژه dual in – line pin است. برای قرار دادن قطعات dip  بر روی برد های الکترونیکی حتما باید آن برد را سوراخ نمود. به همین دلیل قبل از مونتاژ قطعات dip روی برد باید برای برقراری پایه ها سطح برد را سوراخ نمود. پس از این کار قطعات روی سوراخ ها قرار گرفته و از پایین بردها وصل خواهند شد. البته قابل ذکر است که در برخی از بردها این امکان وجود دارد که قطعات را از طریق سوکت متصل نمود. استفاده از این قطعات بسیار راحت است و می توان در آزمایشات و همچنین برای تست های الکترونیکی از آن ها استفاده نمود.‌

برد dip چه خصوصیاتی دارد؟

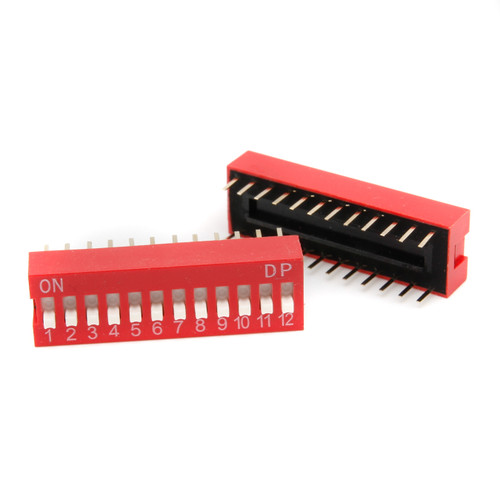

بر dip از لحاظ ظاهری به گونه ای طراحی شده است که دو ردیف پین موازی دارد. در مورد جنس این تراشه باید گفت که از نقره یا آلیاژ های دیگری ساخته می شود اما یک پوشش پلاستیکی سخت آن را می پوشاند. گفتنی است که برای مصارف نظامی به جای پلاستیک از روکش های سرامیکی نیز استفاده خواهد شد. نصب این قطعات بر روی سطح برد بسیار راحت و با سرعت زیاد انجام می شود. تعداد پین های موجود بر روی برد dip در جلوی کلمه dip نوشته می شود. برای آگاهی بیشتر شما این توضیح را خواهیم داد. به عنوان مثال نوشته شدن عبارت DIP12 نشان‌ دهنده وجود دو ردیف شش تایی پین بر روی قطعه dip می باشد.

روش اطلاع یافتن از سلامت قطعه

هنگامی که قصد دارید بر روی بردهای الکترونیکی، قطعاتی را نصب نمایید، بهتر است که از سلامت آن مطمئن باشید. این نکته را حتما در نظر داشته باشید که اگر قطعه ای خراب باشد، به کل برد آسیب می زند و عملکرد آن را تحت تاثیر قرار می دهد. برای اطمینان باید تستی را انجام دهید و برای این کار می توانید از مولتی متر استفاده نمایید. تمام قطعات موجود در dip از جمله مقاومت ها، خازن ها، دیود ها و سایر قطعات را باید تست کنید و از سالم بودن آن‌ها اطمینان حاصل نمایید.

چگونگی انجام لحیم‌کاری قطعات dip

برد dip را باید بر روی سطح برد الکترونیکی لحیم کرد. روش این گونه است که قطعه را از یک‌ طرف صفحه وارد کرده و در سمت دیگر آن را لحیم می کنند. در گام‌ اول بابد برد dip را روی سطح قطعه چینی نمود. طبق طراحی باید هر قطعه در جای خود قرار بگیرد. دقت در این کار از مهم ترین فاکتورها به حساب می آید. برای اطمینان باید دوباره جای تمام قطعات را بررسی مجدد نمود. در برخی قطعات نیاز به خم کردن پایه ها می‌باشد که می توانید این کار را با دستگاه پایه خم کن انجام دهید. در مرحله بعد از وان قلع برای لحیم کاری استفاده خواهد شد.

در واقع در این وان قلع ذوب شده قرار دارد و هنگامی که برد را از آن عبور می دهند، فرایند مونتاژ انجام می گیرد. به این صورت پایه های برد dip به راحتی لحیم شده و سرعت کار نیز بالا می رود. در انتها باید کف چینی پایه ها مورد بررسی و تست نهایی قرار بگیرد. این کار بر عهده واحد کنترل کیفی می باشد. اگر اشکالی در لحیم کاری دیده شود باید دوباره مونتاژ را انجام داد.

سخن پایانی

شرکت آرا الکترونیک افزار با طراحی برد الکترونیکی می تواند قطعاتی با کیفیت و کارایی بسیار مطلوب در اختیار مشتریان عزیز قرار بدهد. تولید برد الکترونیکی از جمله برد dip در دستور العمل این شرکت قرار دارد. جهت کسب اطلاعات بیشتر می توانید با کارشناسان ما مشورت نموده و تصمیم نهایی را بگیرید. فقط به یاد داشته باشید که کیفیت محصولات ما همیشه حرف حرف اول را می‌ زند و در اوج قرار دارد.
