همه دستگاه های الکترونیکی که در اطراف ما قرار دارند و با جریان برق کار می کنند دارای برد الکتریکی و مدارهای الکترونیکی می باشند که در طراحی برد الکتریکی و مدارهای الکترونیکی یکسری اجزاء اصلی دارند که باعث کار کردندرست آنها و در نهایت کار کردن درست وسیله برقی موجود می شود.پس شناخت قطعان و اجزاء اصلی مدارهای الکترونیکی برای کسانی که به صورت حرفه ای با وسیله برقی سروکار دارند بسیار مهم و ضروری است .هدف از نوشتن این مقاله نیز آشنا کرد شما با این اجزاء می باشد.
قبل از صحبت درباره اجزاء مدارهای الکتریکی باشد تعریف کلی از خود مدارهای الکتریکی داشته باشیم و بعد به شناخت اجزاء آن بپردازیم.مدارهای الکتریکی یک مسیر بسته ای هستند که به دلیل داشتن اختلاف جریان الکتریکی در آن جریان الکتریسته در آن جاری است .این مدارهای الکتریکی هم از یک سری قطعه تشکیل شده است که در کنار هم قرار گرفته اند و باعث ایجاد این جریان الکتریکی شده اند.
مدارهای الکتریکی از اجزائی تشکیل شده اند تا در کنار هم قرار گرفتنشان باعث شود مدار کار کند که در ادامه مقاله به آنها خواهیم پرداخت و توضیح مختصری درباره اینقطعات نیز خواهیم داد.

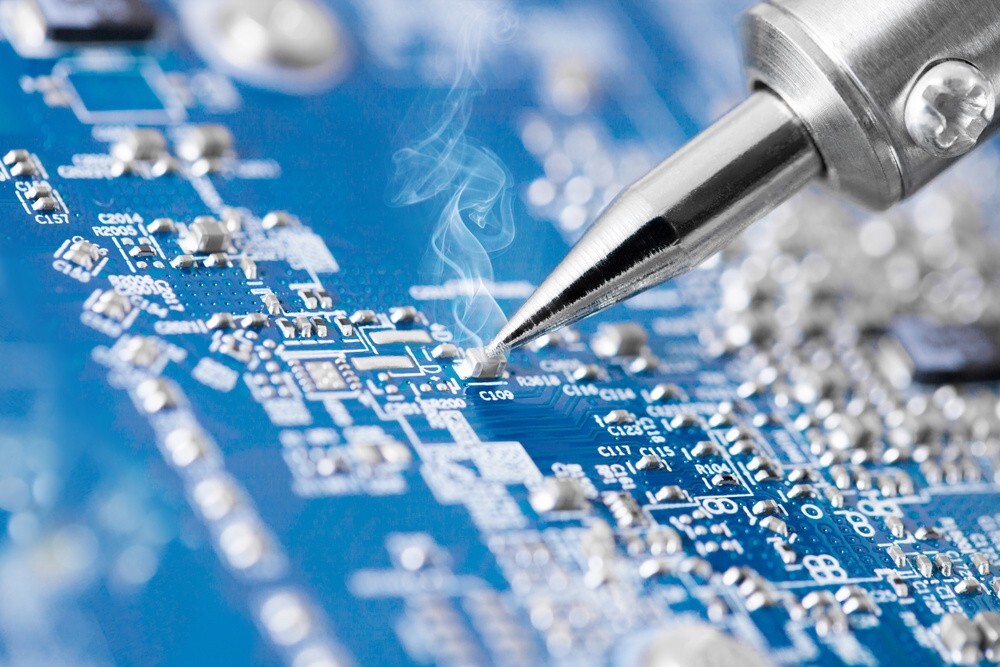

در مدار الکتریکی برا اینکه جریان الکتریکی در مدارالکتریکی و قطعات جریان داشته باشد از سیم های رسانا استفاده می شود.
مقاومت الکتریکی یک قطعه الکتریکی است که در مدارهای الکتریکی قرار می گیرد و هر مقاومت اندازه ثابت و مشخصی دارد.مقاومت ها در مدار به عنوان مصرف کننده شناخته می شوند و چیزی تولید نم یکنند به همین دلیل جزء تجهیزات پسیو مدار محسوب می شوند.مقدار مقاومت الکتریکی به اهم اندازه گیری می شود و نماد آن نیز () است .مقاومت ها جریان های الکتریکی که از مدار عبور می کنند را محدود می کنند و مانع از عبور آنها می شوند و هر چه مقدار این مقاومت بیشتر باشد جریان را بیشتر محدود و مانع عبور آن می شود.

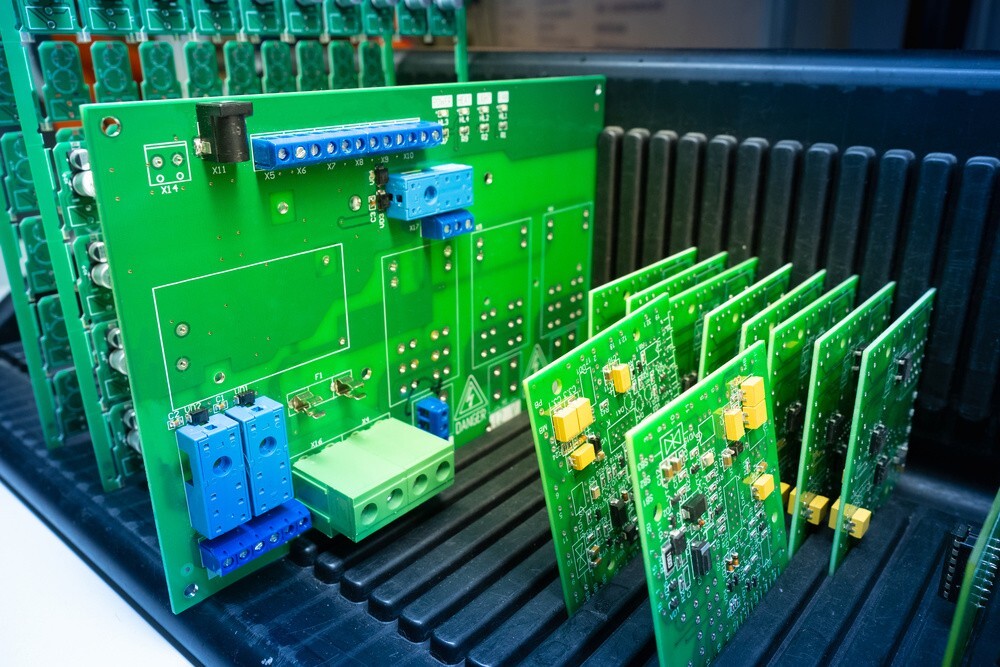

سلف ساختار بسیار ساده ای دارند اما برای مدارهای الکترونیکی بسیار مهم و کارآمد هستند.سلف ها از سیم های بهم پیچیده شده ای شکل گرفتند که وقتی انرژی الکتریکی از آنها عبور می کند یک میدان مغناطیسی به وجود می آید و انرژی در درون این سلف ها ذخیره می شود و زمانی که انرژی الکتریکی در داخل مدار الکتریکی کاهش پیدا می کند انرژی ذخیره شده خود را به مدار منتقل می کند و باعث می شود تا مدار الکترونیکی انرژی الکتریکی ثابتی داشته باشد و افت نکند به همین دلیل است که سلف ها به القاگرها نیز معروف هستند .
دیود ها قطعاتی هستند دارای دو سر که جریان از یک سو وارد دیود می شود و از سوی دیگر دیود مانع خروج این جریان الکترونیکی می شود به عبارت دیگر دیودها نقش یکسو کنندگی در مدار را دارند. از دیودها معمولا در مدارهای باز استفاده می شود.
این قطعه یکی از مهمترین و پرکاربردترین قطعه در الکترونیک می باشد.خازن ها قطعاتی هستند که برای ذخیره کردن انرژی الکتریکی در مدار الکترونیکی قرار می گیرند.خازن ها از دو قطعه رسانا تشکیل شده اند و در میان آنها یک عایق قرار گرفته شده است.
منبع تغذیه همانطور که از اسمش هم پیداس در داخل مدارهای الکترونیکی قرار می گیرد تا انرژی مورد نیاز مدار را تامین کند.
فیوزها قطعاتی هستند که در مدارهای الکترونیکی قرار می گیرد تا در مقابل نوسانات غیر متعارف جریان برق از مدار و حافظت کنند و ذوب شوند یا به عبارت دیگر بسوزند و بعد از آن جریان در مدار الکترونیکی قطع خواهد شد و جریان ی عبور نخواهد کرد.
یکی از اولین قطعاتی که در مدار الکترونیکی به آن نیاز داریم قطعا سوئیچ ها و کلید ها هستند.کلیدها در مدار الکترونیکی اجازه جریان الکتریکی و یا قطع بودن آن را در مدار صادر می کنند یعنی زمانی که کلید در مدار در حالت خاموش باشد یعنی مدار باز ست و هیچ جریانی از آن عبور نخواهد کرد و زماتی که کلید روشن باشد مدار الکترونیکی در حالت بسته قرار می گیرد و جریان الکتریکی در مدار جریان پیدا می کند.
قطعات بی شماری در مدارهای الکترونیکی وجود دارند که هرکدام نقش مهم و منحصر به فردی را در مدار الکترونیکی ایفا می کنند که شاید در این مقاله مجالی برای صحبت درباره آنها نشد .
